Product Structure Explorer și Product Structure Editor sunt aplicații web din portofoliul ENOVIA utile atunci când se analizează relațiile in cadrul unui produs din platforma 3DEXPERIENCE. Product Structure Explorer face parte din rolul principal Collaborative Industry Innovator (CSV) iar Product Structure Editor face parte din rolul 3D Product Architect (PAU).
Ambele aplicații oferă utilizatorului o vedere structurată a componentelor care definesc relațiile de-a lungul ciclului de viață al produsului.
Pentru exemplificare, i-am rugat pe membrii echipei IAR 80 Fly Again să ne furnizeze câteva imagini din proiectul lor.

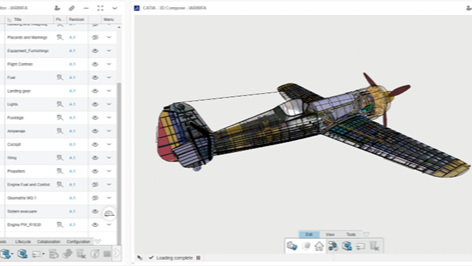

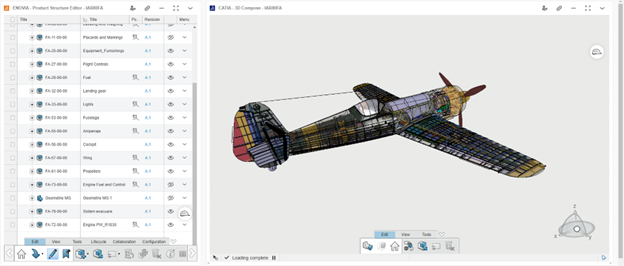

La pornirea aplicației web Product Structure Editor, vor apărea două ferestre. Una afișează componentele ansamblului, iar cealaltă este o vizualizare 3D în care va fi afișat modelul actualizat.

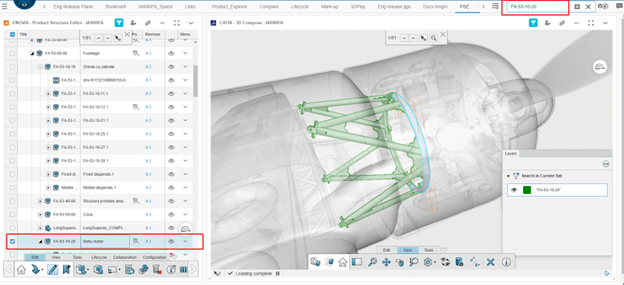

Capturile de ecran de mai jos arată interfața generală atât în structura arborelui, cât și în vizualizarea grafică. La vizualizarea arborelui, se pot modifica cu ușurință informațiile afișate și putem extrage informații direct din platformă, după cum ne este necesar. În plus, putem efectua direct operațiuni suplimentare pentru colaborare, configurare, ciclu de viață și multe altele.
În arbore putem face și modificări pentru a ascunde componentele și pentru a schimba ierarhia în orice mod dorim. În modul grafic putem efectua operațiuni de vizualizare, cum ar fi secționarea, măsurarea, ascunderea/afișarea etc. Aplicația acceptă efectuarea de filtrări de volum sau de metadate și multe altele.

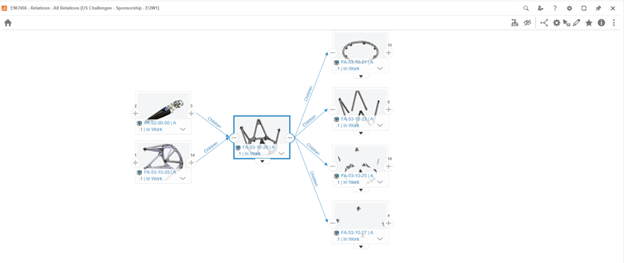

Relațiile între componente pot fi vizualizate ușor. Complexitatea și nevoile variate ale utilizatorilor în ceea ce privește modul în care doresc să vadă acest tip de informații au determinat oferirea unei serii de moduri de utilizare.
Caracteristici de bază ale aplicatiei Product Structure Editor:
· Vizualizare ierarhie ansamblu fie în arbore, fie în vizualizare grafică
· Adăugare fișiere și ansambluri existente sau creare de componente noi dintr-un șablon
· Vizualizarea 3D a ansamblului integrată în browser, vizibilă chiar și pe un telefon mai puternic.
Puncte forte:
· Efectuare directa de operațiuni PLM suplimentare, cum ar fi: ciclu de viață, lock/unlock, schimbare proprietar, mutare in alte spatii colaborative
· Amplasarea directă a componentelor adăugate in arbore
· Combinarea modelelor din diverse surse pentru a construi un ansamblu Multi-CAD complet
Pentru o înțelegere și mai bună a acestei aplicații web, vă recomandăm vizionarea clipurilor de mai jos (3-4 minute fiecare).
