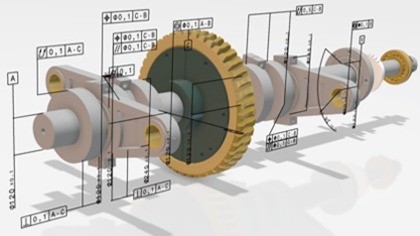

Aplicația 3D Annotation Experience (CATLF0_AP) din platforma 3DEXPERIENCE este un instrument puternic pentru adăugarea și gestionarea adnotărilor 3D direct pe modelul 3D. Aceasta face parte din rolul 3D Tolerancing & Annotation Designer (dar si din altele), care permite o definiție completă a designului direct pe modelul 3D, eliminând eforturile duplicate necesare pentru generarea, actualizarea și interpretarea desenelor 2D.
Cu ajutorul acestei aplicații, poți adăuga dimensiuni și toleranțe folosind Tolerancing Advisor, adăuga specificații de asamblare, valida adnotările într-un context non-autor și genera reprezentări și desene 2D. De asemenea, poți revizui adnotările folosind aplicația 3DPlay
Iată câteva exemple de utilizare:

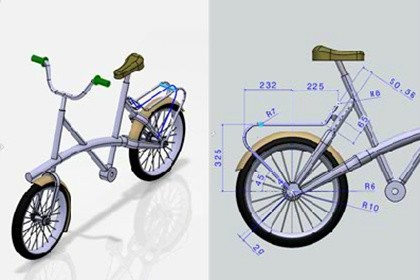

- Proiectare și Inginerie: Adnotările 3D pot fi folosite pentru a adăuga dimensiuni, toleranțe și specificații direct pe modelul 3D, eliminând necesitatea desenelor 2D. Acest lucru ajută la reducerea erorilor și la îmbunătățirea comunicării între echipele de proiectare și inginerie.
– Producție și Asamblare: Adnotările 3D pot fi utilizate pentru a furniza instrucțiuni clare de asamblare și specificații de producție. Acest lucru asigură că toate componentele sunt fabricate și asamblate conform specificațiilor, reducând astfel riscul de erori și îmbunătățind calitatea produsului final.
– Revizuire și Validare: Adnotările 3D permit echipelor de revizuire să valideze adnotările într-un context non-autor, asigurându-se că toate specificațiile sunt respectate și că modelul 3D este corect. Acest lucru ajută la identificarea și corectarea problemelor înainte de producție.

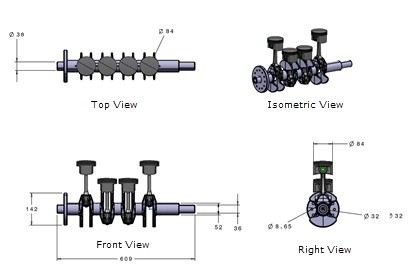

– Documentație și Comunicare: Adnotările 3D pot fi utilizate pentru a genera reprezentări și desene 2D, care pot fi folosite pentru documentație și comunicare cu părțile interesate. Acest lucru asigură că toate informațiile necesare sunt disponibile și ușor de înțeles.
-Industrie și Automatizare: Adnotările 3D pot fi utilizate în diverse industrii, cum ar fi automotive, medical, geospațial și agricultură, pentru a îmbunătăți procesele de producție și automatizare. De exemplu, în industria automotive, adnotările 3D pot fi folosite pentru a urmări vehiculele pe datele LiDAR
