Importul cataloagelor din CATIA v5

În lumea proiectării 3D, acuratețea datelor este fundamentală. Un model nu este complet fără definirea corectă a proprietăților sale fizice, iar gestionarea eficientă a materialelor este cheia succesului în simulări și calcule de masă.

Procesul de import al unui catalog de materiale (format CATMaterial. din CATIA v5) în platforma 3DEXPERIENCE, editarea proprietăților acestora și exportul lor pentru utilizare ulterioară îl puteți urmări mai jos.

Pasul 1: importul fișierelor CATMaterial
Dacă ai deja o bază de date de materiale creată în versiuni anterioare (precum CATIA V5), platforma 3DEXPERIENCE îți permite să le integrezi rapid.

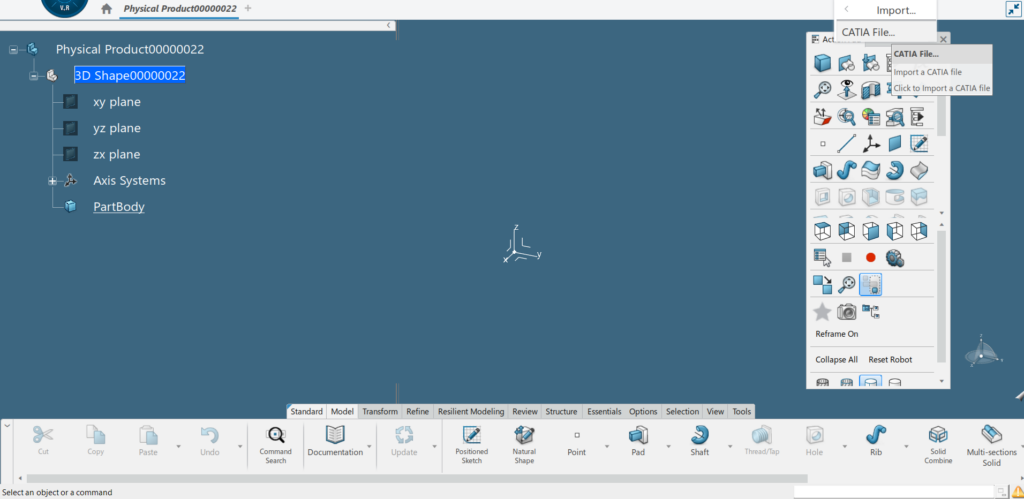

Navighează la meniul Import și selectează opțiunea CATIA File/

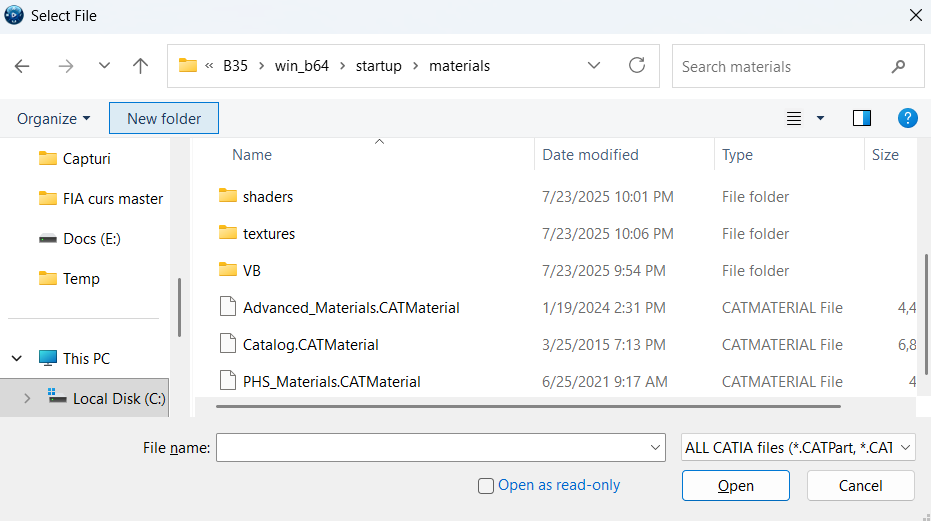

Căutați fișierul dorit pe disk (de exemplu: Catalog.CATMaterial, Advanced_Materials.CATMaterial sau PHS_Materials.CATMaterial).

În fereastra de dialog „Select the files to Import”, asigurați-vă că setările de coexistență sunt configurate corect pentru a evita duplicatele.

Pasul 2: Organizarea în Catalog

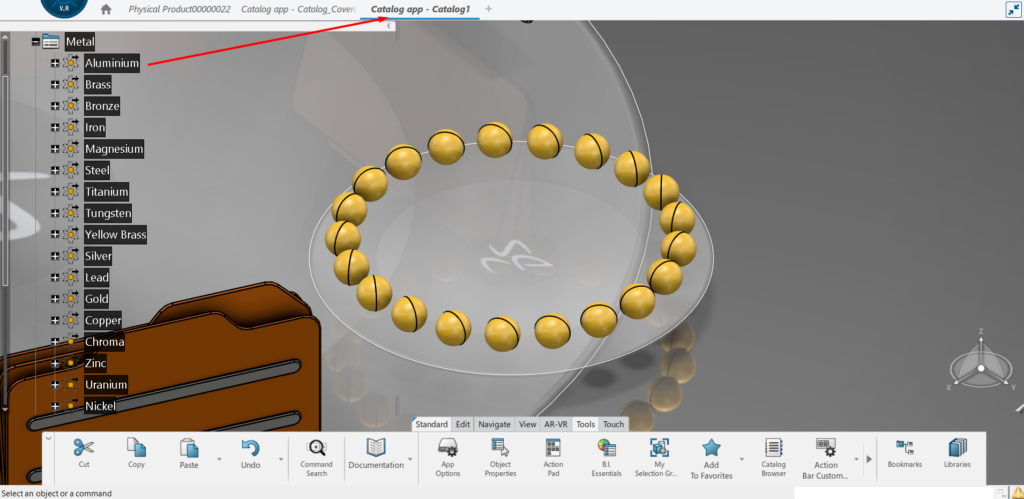

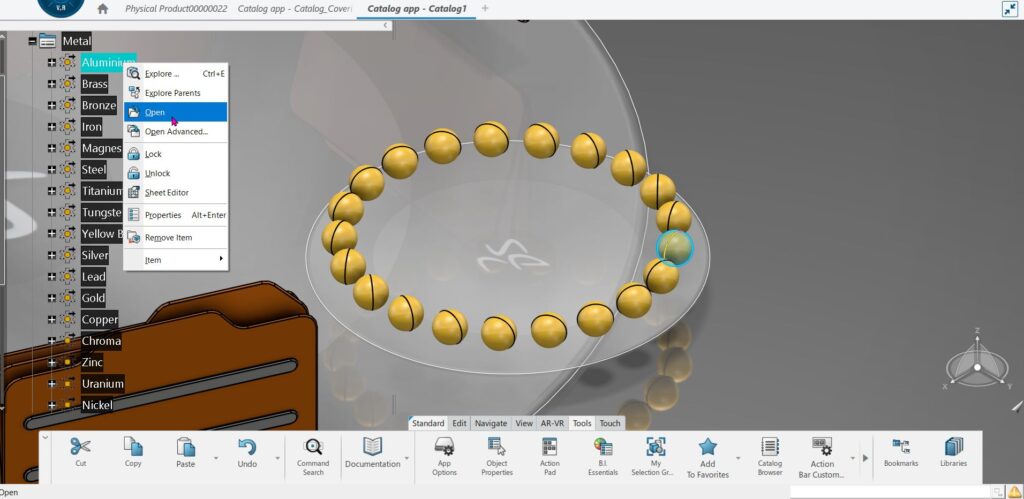

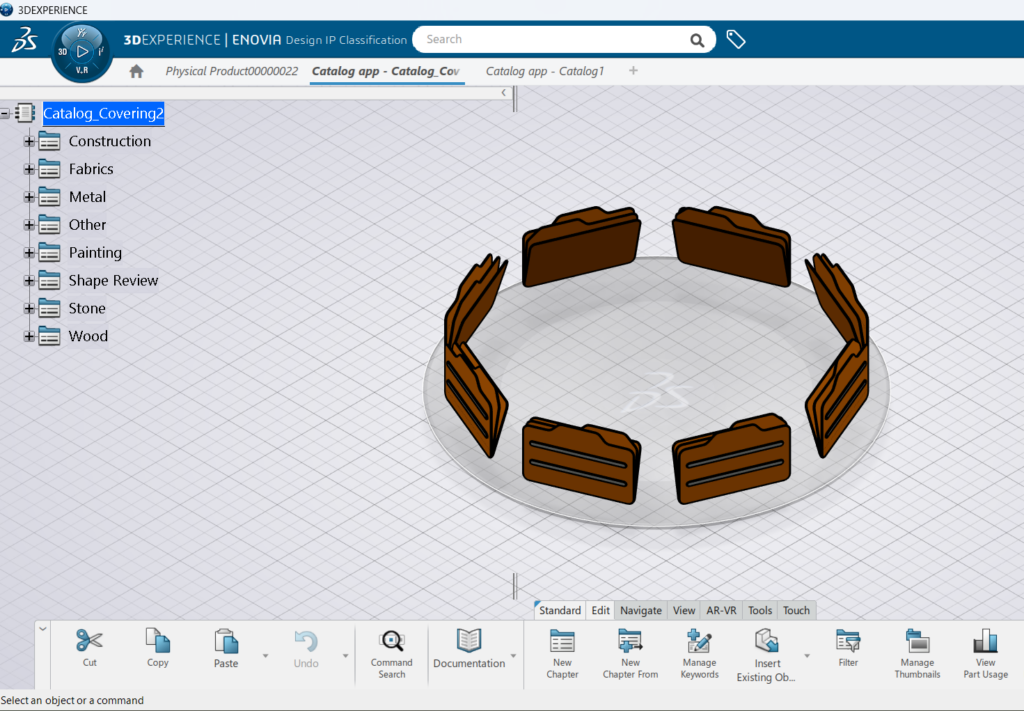

Odată importate, materialele pot fi accesate. Organizarea pe capitole respectă ce există în catalogul din CATIA V5. Aici, platforma îți oferă o structură vizuală clară sub formă de foldere (Capitole). Această organizare permite să găsiți rapid materialul necesar în funcție de specificul proiectului.

3. Aici se pot vedea domeniile materialului: Appearance (aspect), Drafting și, cel mai important, Simulation Domain.

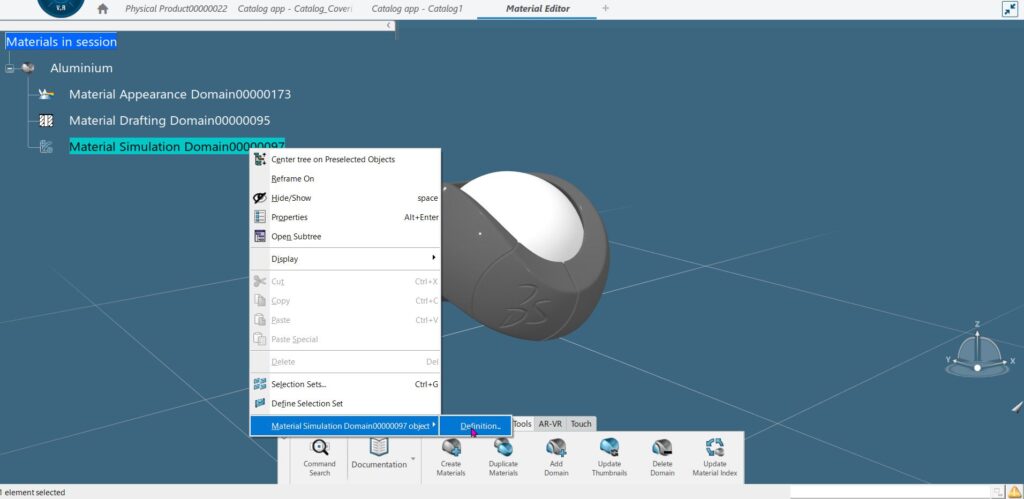

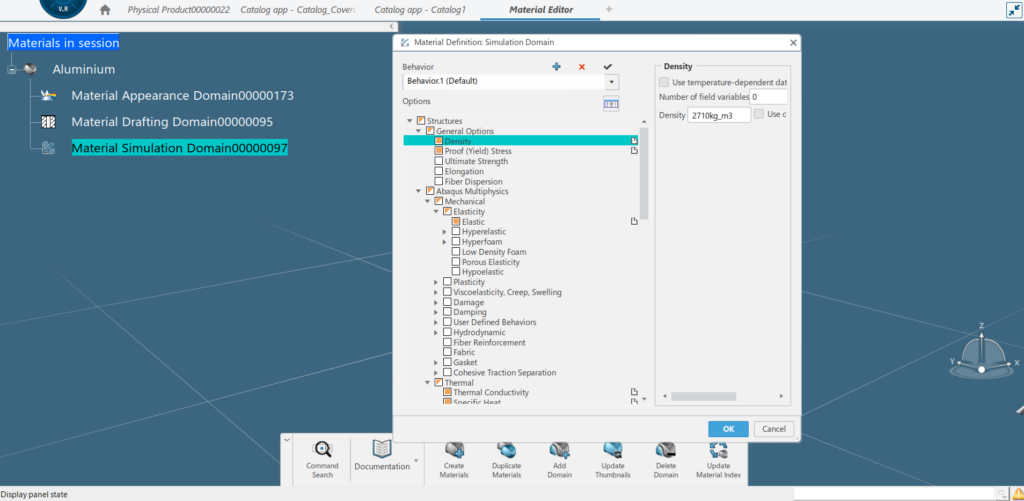

4. Accesând secțiunea Definition din Simulation Domain, se pot edita parametrii.

Gestionarea centralizată a materialelor în 3DEXPERIENCE nu doar că accelerează procesul de design, ci și elimină erorile umane în fazele de analiză structurală. Prin importul corect al fișierelor moștenite și actualizarea constantă a proprietăților fizice în Material Editor, te asiguri că „geamănul digital” al produsului tău se comportă exact ca cel real.
